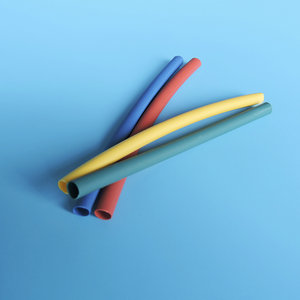

彩色无卤超薄热缩管
无卤超薄阻燃热缩管
【产品介绍】
由辐射交联聚烯烃材料制成，理化电气性能优异，主要功能是连接件的电绝缘、焊点防锈防腐、机械防护和线束防护等，广泛应用于电子、通信、机械和汽车制造等领域。
【产品特点】
1、执行标准：UL 224，CAN/CSA C22.2 NO198.1-99
2、热缩倍率：2:1
3、无卤、低烟、无毒、柔软、阻燃(透明型为非阻燃)、收缩快
4、收缩温度：70℃～120℃
5、使用温度：-55℃～125℃(透明型为-55℃～105℃)
6、环保标准：RoHS、IPC/JEDEC-J-STD-709
7、标准颜色：黑、白、红、黄、绿、蓝、透明，其它颜色可定制
【技术指标】
性能 | 指标 | 测试方法/条件 |
拉伸强度 | ≥10.4MPa | ASTM D 2671 |
断裂伸长率 | ≥200% | ASTM D 2671 |
热老化后拉伸强度 | ≥7.3MPa | 158℃×168h |
热老化后断裂伸长率 | ≥100% | 158℃×168h |
轴向变化率 | -5%～+5% | ASTM D 2671 |
阻燃性 | VW-1 | ASTM D 2671 C法 |
耐电压（额定电压300V） | 1500V，1min不击穿 | UL 224 |
热冲击 | 无裂纹，无滴落 | UL 224，250℃×4h |
击穿强度 | ≥15kV/mm | ASTM D 149 |
体积电阻率 | ≥1014Ω.cm | IEC 60093 |

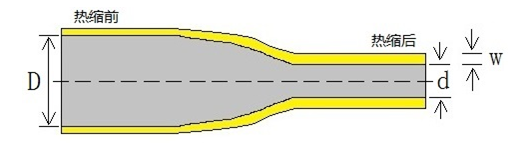

【结构示意图】
尺寸标准
规格 | 收缩前尺寸（mm） | 完全收缩后尺寸（mm） | ||
内径 | 壁厚 | 内径 | 壁厚 | |
φ0.6 | 0.8±0.2 | 0.12±0.06 | ≤0.35 | 0.25±0.06 |
φ0.8 | 1.1±0.2 | 0.10±0.05 | ≤0.45 | 0.25±0.06 |
φ1.0 | 1.5±0.3 | 0.10±0.05 | ≤0.60 | 0.25±0.06 |
φ1.5 | 2.0±0.3 | 0.10±0.05 | ≤0.80 | 0.25±0.06 |
φ2.0 | 2.5±0.3 | 0.13±0.06 | ≤1.00 | 0.28±0.06 |
φ2.5 | 3.0±0.3 | 0.15±0.06 | ≤1.25 | 0.28±0.06 |
φ3.0 | 3.5±0.3 | 0.15±0.06 | ≤1.50 | 0.30±0.06 |
φ3.5 | 4.0±0.3 | 0.15±0.06 | ≤1.75 | 0.30±0.06 |
φ4.0 | 4.5±0.3 | 0.15±0.06 | ≤2.0 | 0.30±0.06 |
φ5.0 | 5.5±0.3 | 0.15±0.08 | ≤2.5 | 0.30±0.06 |
φ6.0 | 6.5±0.4 | 0.15±0.08 | ≤3.0 | 0.30±0.06 |
φ7.0 | 7.6±0.4 | 0.18±0.08 | ≤3.5 | 0.36±0.08 |
φ8.0 | 8.6±0.4 | 0.18±0.08 | ≤4.0 | 0.36±0.08 |
φ9.0 | 9.6±0.4 | 0.18±0.08 | ≤4.5 | 0.36±0.08 |
φ10 | 10.6±0.4 | 0.18±0.08 | ≤5.0 | 0.36±0.08 |
φ11 | 11.6±0.5 | 0.18±0.08 | ≤5.5 | 0.36±0.08 |
φ12 | 12.6±0.5 | 0.18±0.08 | ≤6.0 | 0.36±0.08 |
φ13 | 13.6±0.5 | 0.20±0.08 | ≤6.5 | 0.40±0.18 |
φ14 | 14.6±0.5 | 0.20±0.08 | ≤7.0 | 0.40±0.18 |
φ15 | 15.6±0.5 | 0.20±0.08 | ≤7.5 | 0.40±0.18 |
