新能源汽车线束专用热缩管,双壁管

发布日期:2024-03-04 00:00 来源:http://www.shangyongqi.com 点击:

新能源汽车专用热缩管商品介绍






产品特性

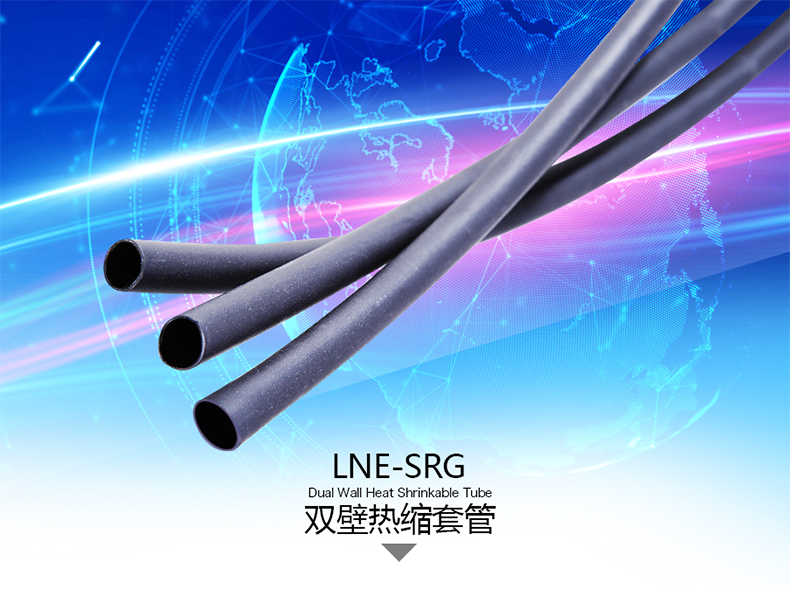

双壁热缩套管是一种新式的环保无卤阻燃型套管。

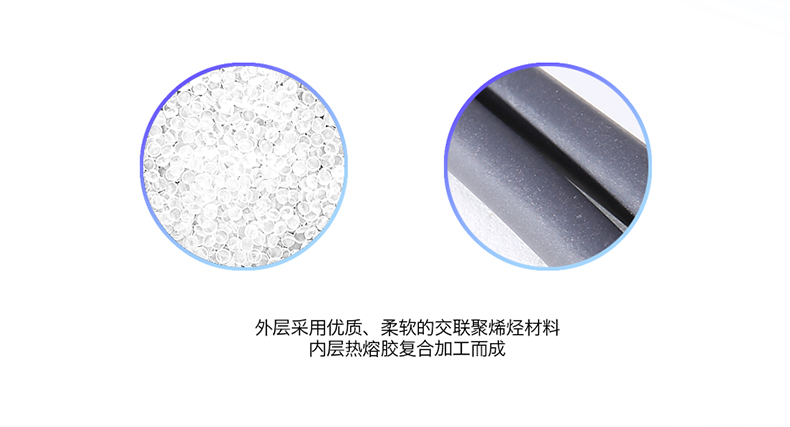

外层采用优质、柔软的交联聚烯烃材料及内层热熔胶复合加工而成。

塑料管及线束的抗机械磨损性而设计,符合RoHS,UL,CSA,无卤认证等国际标准,

低温收缩,柔软阻燃,耐油性,绝缘防蚀等特点。

加强的壁厚,提高产品的耐摩擦性和耐油性。



产品描述

产品材质:聚烯烃/热熔胶

裁切工具:热风枪,烤箱

供应范围: UL,RoHS,CSA,无卤, 240±10℃

产品颜色: 黑色

收缩比率:3:1及4:1

应用领域:广泛应用于电子设备的接线防水、防漏电;电线分支处的防腐保护、电线电缆的修补、水泵和潜水泵的接线防水等场合,汽车、卡车、船舶和其它工业领域。






性能参数:





抗张强度(老化前)

10.4Mpa以上

ASTMD2671

抗张强度(老化

158 168小时后,保留70%以上

ASTMD2671

断裂伸长率(老化前)

200%以上

ASTMD2671

断裂伸长率(老化

158 168小时后,100%以上

ASTMD2671

热冲击

250 4小时后,无开裂,滴流

ASTMD2671

低温性能

-30,4小时后,无开裂

ASTMD2671

耐电压 (老化前)

AC2500V60秒,未击穿

ASTMD2671

破坏电压(老化

AC2500V以上

ASTMD2671

体积电阻

1014 Ω·cm以上

ASTMD876

燃烧性

30秒内自熄


铜腐蚀性

158 168小时后,无腐蚀

UL224

吸水性

小于0.5%

ASTMD570

31双壁热缩套管尺寸标准

规格

收缩前(mm)

完全收缩后 (mm)

供货长度

mm

Inch

最小内径

壁厚

最大内径

总壁厚

胶层厚度

/

/

1.6/0.6

1/16

1.6

0.45

0.6

0.800±0.20

0.30

1.22

200

2.4/0.8

3/32

2.4

0.45

0.8

0.80±0.20

0.30

1.22

200

3.2/1.0

1/8

3

0.57

1

1.00±0.20

0.50

1.22

200

4.8/1.5

3/16

4.8

0.57

1.5

1.00±0.20

0.50

1.22

100

6.4/2.0

1/4

6

0.57

2

1.00±0.20

0.50

1.22

100

9.5/3.0

3/8

9

0.64

3

1.30±0.20

0.50

1.22

50

12.7/4.0

1/2

12

0.70

4

1.70±0.30

0.50

1.22

25

15.4/5.0

5/8

15

0.80

5

1.70±0.30

0.55

1.22

25

19.1/6.0

3/4

19

0.93

6

2.20±0.30

0.80

1.22

25

25.4/8.0

1

24

1.00

8

2.40±0.30

1.05

1.22

25

30/10

1 1/4

30

1.00

10

2.50±0.30

1.05

1.22

25

40/13

1 -1/2

40

1.00

13

2.50±0.30

1.05

1.22

25

41双壁热缩套管尺寸标准

规格

收缩前(mm)

完全收缩后 (mm)

供货长度

mm

Inch

最小内径

壁厚

最大内径

总壁厚

胶层厚度

/

/

4/1

1/8

4

0.40

1

1.00±0.20

0.50

1.22

100

8/2

3/16

8

0.40

2

1.10±0.20

0.50

1.22

100

12/3

1/4

12

0.50

3

1.30±0.20

0.50

1.22

50

16/4

3/8

16

0.60

4

1.70±0.30

0.60

1.22

25

24/6

1/2

24

0.75

6

2.20±0.30

0.80

1.22

25

32/8

3/4

32

0.80

8

2.50±0.30

0.80

1.22

25

52/13

1

52

0.80

13

2.50±0.30

1.05

1.22

25

*以上规格为正常尺寸,其它各种特殊型号和规格可按客户要
